一、二次密封

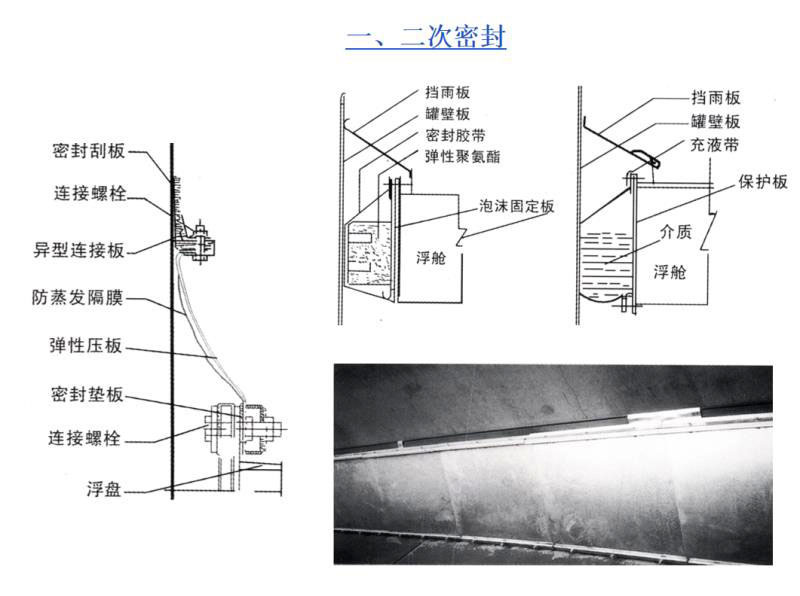

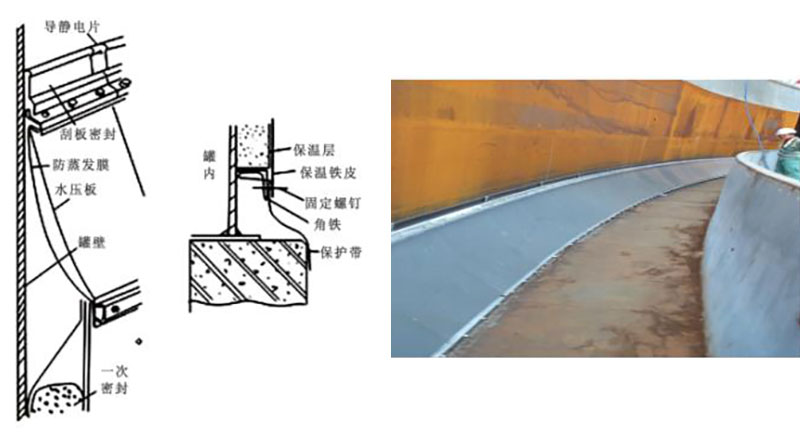

一二次密封简易图示

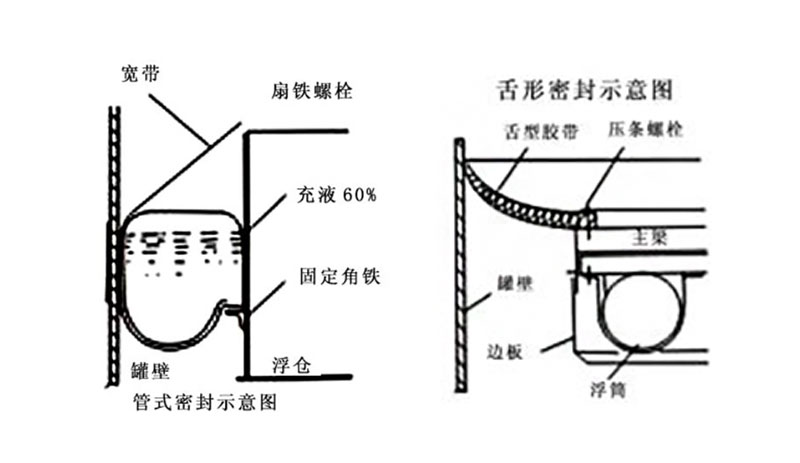

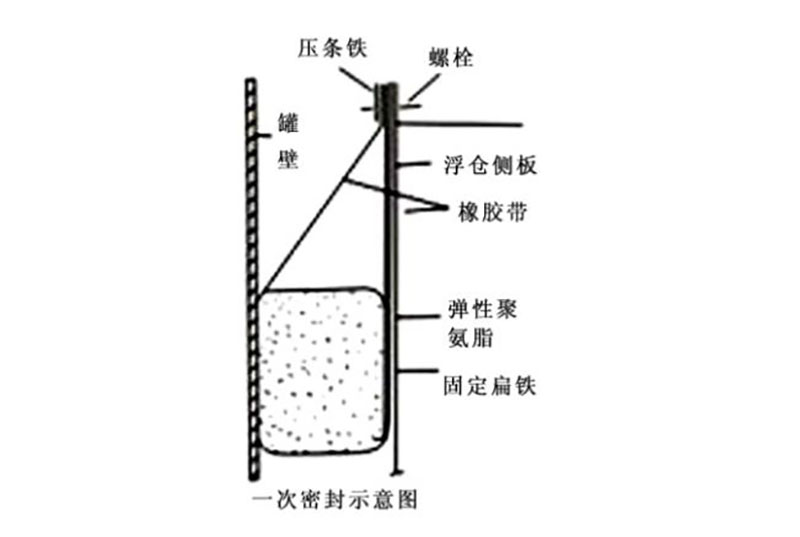

       1、弹性填料（强性聚氨脂泡沫填充）密封有平带、齿带。材质有:丁晴橡胶、氟橡胶、硅橡胶、丁基橡胶、三元乙丙橡胶等耐各种化学介质及环境的特种橡胶。

       2、液体管式充液密封（包括二个部件。管状带及外兜（耐磨带)。A厚度1.5mm,直径30mm的管状带B：厚度：4.5nm 的耐磨兜带注：充液60%煤油、柴油及其他液体。

       3、舌形密封多用于内浮顶罐的一次和二次密封（铝浮盘)分为两种：

       A、弹性聚氨脂外包尼龙橡胶薄膜；B为、实心的橡胶制品。材质按介质而定，其品种规格按用户要求加工。

 密封带主要产品规格一览表

       应用范围：轻柴、汽油、原油、芳经等高挥发值的介质，为进一步诚少储存过程中介质的挥发。

       与不带油气空间的一次密封配合成双重密封，形成很好的密封结构，可降低介质损失95%-98%以上。与单纯的一次密封相比较，一台30， 000m³的外浮顶原油罐每年可减少的油品损耗为60万元以上;一台 50，000m³的原油罐每年可节约损耗为90万元。一次投资在3个月内即可收回。

       其优点如下：1、减少介质损耗的效益可观。2、减少介质对大气的污染，并消除了安全隐患，减少高挥发值介质大火灾事故的发生。3、一物两用，不仅起到二次密封的作用，同时也取代了老式的不能全部挡雨的挡雨板，真正达到了气体不外溢、雨水不进罐的双重作用，减少了人工清水的操作负担。4、可不动火安装，在储运正常生产的情况下，随时作业，不必清罐停罐。5、工期短，一台 30，000m'的油罐3天即可完成。6、投资仅为每年损耗油品价值的1/4(三个月即可收回)。

机械式鞋型一次密封装置技术说明

       机械式鞋型一次密封是比较常用的密封形式,目前机械密封主要有两种常用结构:重锤式和弹簧板结构。机械密封主要用轻型金属带与罐壁作滑动接触,金属带由机械装置支撑并顶向罐壁。金属带用薄钢板制成(称之为鞋型钢板),鞋型钢板互相连接起来形成一个环。鞋型钢板一般高为900mm ～1500mm ,与罐壁形成了较大接触面积,鞋型钢板的下端延伸到液面以下，以封闭钢板和浮顶之间的环形气相空间。

       鞋型钢板、浮顶边缘和液面所包围的环形空间与大气的密封,是通过螺栓和夹子在鞋型钢板到浮顶边缘之间固定一条有涂层的编织物来完成的, 实现了一次密封。为了减少气相空间,一般要求固定在鞋型钢板和边缘板上的密封纤维尽量接近液面,并在浮顶上提供呼吸阀来消除边缘气相空间中的超压和真空。对于约200mm 宽的环形空间, 机械式鞋型密封通常设计成能适应±130mm 的局部变化,以满足密封环形空间间距的变化。

机械式鞋型一次密封具有如下特点：

       1) 鞋型钢板与罐壁有很长的接触长度,其密封效果好;
       2) 鞋型钢板浸入液体内,与边缘环形气相空间实现了隔离,更好地控制了液体蒸发损耗；
       3) 密封压紧力在使用期间变化很小,能够保证长期的密封效果;
       4) 整体结构有较长的使用寿命,一次密封纤维可随时更换;
       5) 金属结构可采用不锈钢材料以适应较严重的腐蚀场合;
       6) 使用很少的非金属材料,并且不接触储液, 几乎没有由于产品破损造成的二次污染,更换、废弃处理方便,并可回收,处理费用低;
       7) 制造、安装精度要求较高。

b) 液体镶嵌式一次密封

       液体镶嵌式密封是一次密封的一种新形式，其主要由橡胶耐磨吊带、橡胶软管及填充液体组成。耐磨吊带保护软管沿罐圆周安装，软管内填充一定数量的适当液体，“飘浮”在油罐环形空间油品上，没有油气空间，同时向罐壁和浮顶外缘板施压，形成密封，因此液体镶嵌式密封是理想的一次密封。橡胶耐磨吊带是由增强材料及合成橡胶加工而成，橡胶软管也是由合成材料及材料骨架加工而成，具有高耐磨、耐芳烃、耐介质、耐老化、耐气候条件、抗渗透性等优良性能。
耐磨吊带外表面有锯齿，以适应粗糙的罐壁磨损，其长度根据罐壁与浮顶环形间距及浮顶结构设计，软管根据充填介质设计配方及储罐的详细资料设计厚度与直径，因此针对每台储罐有各异的密封软管和耐磨包带，充液管内充填60%的液体，通常为普通煤油。

       当浮盘横向移动或升至罐壁变形位置时，浮盘与罐壁环形间距小的充液管受到挤压而使液体流向环形间距大的位置。这种自由补偿流动使密封与罐壁始终保持良好的接触，通常液体镶嵌式密封与罐壁接触面高度为200mm，对罐壁的压力每延长米达16kg以上。

       液体镶嵌式密封适应于不同容积的各种原油和成品油罐，对于罐壁变形较大的储罐，液体镶嵌式密封为适用。

二次密封装置

       二次密封是我公司生产的新产品，是取代浮盘传统的挡雨板，与一次密封构成双重密封从而大大减少油气损失的密封装置。它与一次密封共用浮盘边缘板上的固定用螺孔，用公用螺栓安装固定。这种密封适用于任何直径新建或旧有的原油和成品油外浮顶罐上。

       二次密封主要有弹性压板、异型连接板、防蒸发隔膜以及耐油、耐气候老化、耐磨的复合橡胶密封刮板组成。它能防油气泄漏，阻挡雨水、风沙向罐内渗入，以能随浮盘升降运行自如而不发生翘曲；防蒸发隔膜具有良好的防油气蒸发渗透，它整条地环绕在浮盘与罐壁的环形空间上，外部受弹性压板保护，能将一次密封泄漏的油气与大气空间隔离,二次密封可分为两类:滑板安装式和边缘安装式。滑板安装式二次密封只与机械式鞋型一次密封一起使用,它对于降低因滑板和罐壁之间的缝隙造成的损耗是好的,但是不能降低由于一次密封缺陷产生的损耗。边缘安装式二次密封盖住了整个边缘气相空间故更能减少损耗。二次密封除了可以保护一次密封免遭风雨等的破坏,延长一次密封的寿命外,还可以减少挥发性液体的二次蒸发。

       挡雨板为叶片型结构,可用机械或铰链把挡雨板连接到浮顶上。挡雨板可以保护一次密封免遭风雨等的破坏,延长一次密封的寿命。
